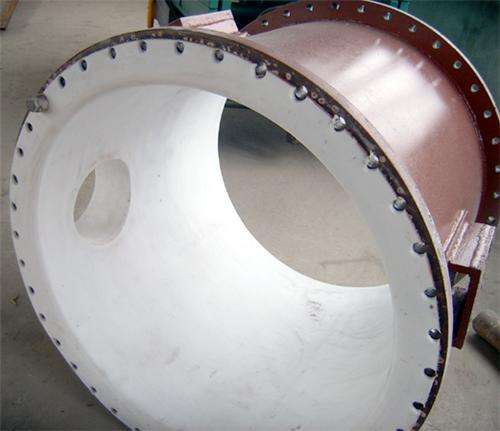

苏州特氟龙喷涂高性能特种涂料是以聚四氟乙烯为基体树脂的氟涂料，英文名称为Teflon，因为发音的缘故，通常又被称之为铁氟龙、铁富龙、特富龙、特氟隆等等。 特氟龙喷涂涂料是一种独一无二的高性能涂料，结合了耐热性、化学惰性和优异的绝缘稳定性及低摩擦性，具有其他涂料无法抗衡的综合优势，它应用的灵活性使得它能用于几乎所有形状和大小的产品上。
苏州特氟龙喷涂的基本类型
PTFE(聚四氟乙烯)不粘涂料可以在260℃连续使用，具有最高使用温度290-300℃，极低的摩擦系数、良好的耐磨性以及极好的化学稳定性。FEP(氟化乙烯丙烯共聚物)不粘涂料在烘烤时熔融流动形成无孔薄膜，具有卓越的化学稳定性、极好的不粘特性，最高使用温度为200℃。
PFA(过氟烷基化物)不粘涂料与FEP一样在烘烤时熔融流动形成无孔薄膜。PFA的优点是具有更高的连续使用温度260℃，更强的刚韧度，特别适合使用在高温条件下防粘和耐化学性使用领域。ETFE是一种乙烯和四氟乙烯的共聚物，该树脂是最坚韧的氟聚合物，可以形成一层高度耐用的涂层，具有卓越的耐化学性，并可在150℃下连续工作。
为了使工件表层获得足够的表面附着力，必须首先除去待涂表面的全部油脂。我们使用有机溶剂溶解油脂并加温至约400°C使其完全挥发。下一步，采用喷砂处理的机械方式清洁工件并使其表面毛糙。可以通过应用粘接助剂(底漆)的方式来改善涂层同工件表层的结合能力。
粉状微粒由压缩空气从捕集器中吹出，在其通往喷枪喷嘴的途中，有一段带静电的区域。由于微粒带同种电荷，它们在其飞行路线上互相排斥，并形成了均匀一致的云状喷雾。待喷涂的工件接地，借此，喷枪和工件之间形成了一个带静电的区域。粉状微粒受工件吸引，并附着于其上。
在涂层技术中，高温喷涂和低温喷涂有原则性的不同。如采用高温喷涂，基材的温度要高于粉体材料的熔融温度，粉状微粒覆于其上。这样微粉在喷涂的过程中就已熔融。
为了使工件表层获得足够的表面附着力，必须首先除去待涂表面的全部油脂。我们使用有机溶剂溶解油脂并加温至约400°C使其完全挥发。下一步，采用喷砂处理的机械方式清洁工件并使其表面毛糙。可以通过应用粘接助剂的方式来改善涂层同工件表层的结合能力。
湿法分散体涂层喷涂，喷涂涂层材料须均匀一致。涂层厚度取决于采用的涂层体系；涂层厚度的变化可能从几个微米到200微米(0.2毫米)不等，还有干燥也是一样。
